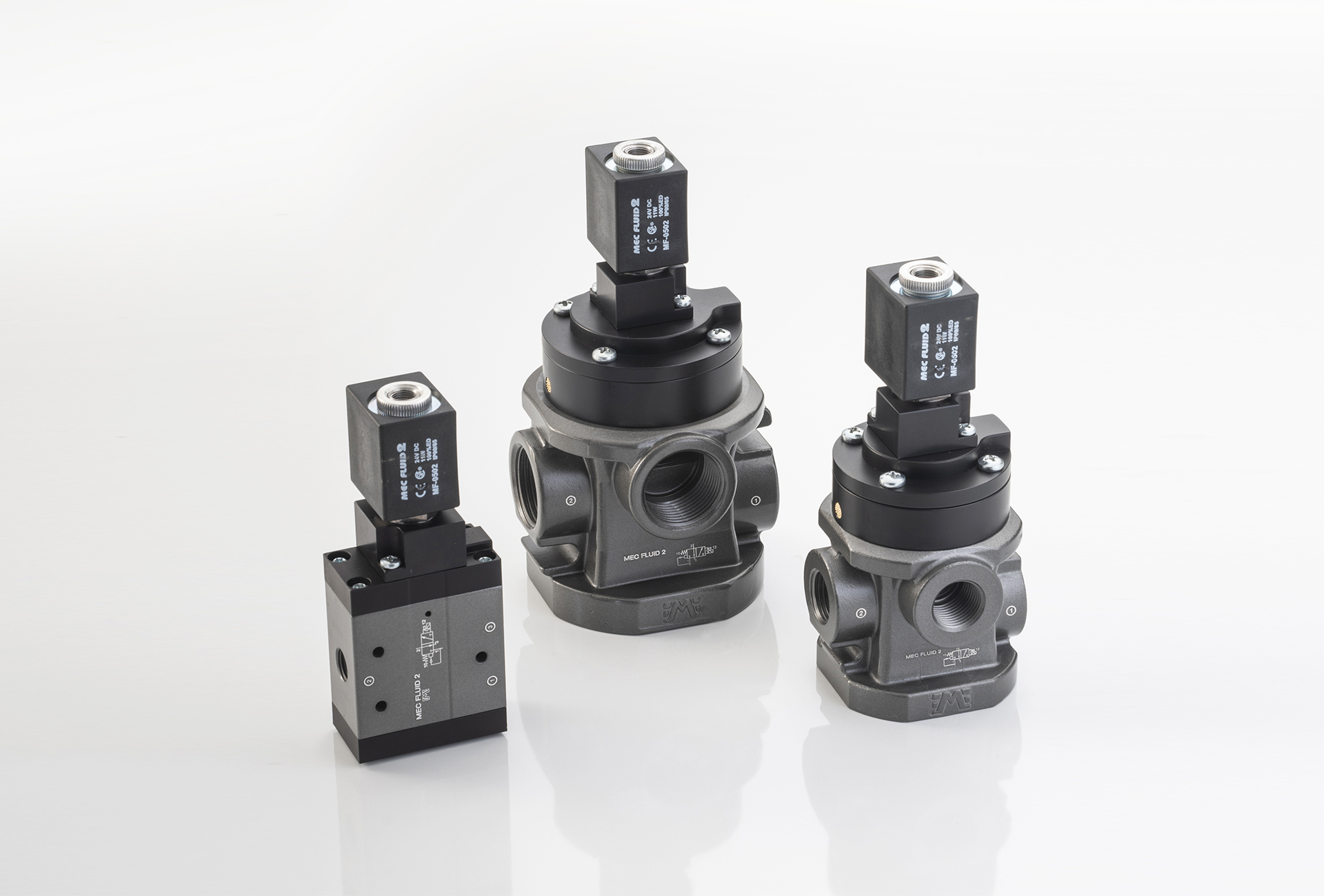

Valvole per temperature estreme
MF-AirDriveTM LH | MF-HyDriveTM LH
DESCRIZIONE
Le valvole e elettrovalvole 3/2 ad otturatore della Serie LH (Low/High Temperature) sono progettate per garantire la massima affidabilità in presenza di temperature di esercizio gravose. Grazie al collaudato sistema ad otturatore bilanciato, questa gamma assicura un’ottima tenuta, portate elevate e una straordinaria durata nel tempo, anche nelle condizioni operative più severe.
VERSIONI DISPONIBILI
- MF-AirDrive™ LH: ottimizzata per applicazioni ad aria compressa
- MF-HyDrive™ LH: progettata per applicazioni combinate di vuoto ed aria compressa
CAMPI DI APPLICAZIONE
Ideali per l’automazione industriale pesante, impianti di refrigerazione, stampaggio a caldo, industria chimica, alimentare e del vetro
Descrizione
CARATTERISTICHE TECNICHE E VANTAGGI
- Range termico d’esercizio: massima affidabilità operativa da -40°C a +150°C.
- Otturatore bilanciato: portate elevate, tempi di risposta rapidi grazie al sistema ad otturatore.
- Materiali dedicati: corpi in alluminio abbinati a guarnizioni speciali (Viton / NBR-Viton) per alta resistenza all’usura.
- Flessibilità applicativa: disponibili con azionamento pneumatico o elettrico.
CARATTERISTICHE
- Fluido: aria filtrata 50μ non lubrificata; la lubrificazione, se utilizzata, dovrà essere ininterrotta
- Pressione di lavoro: 3-10 bar in operazioni con vuoto diretto. 6-10 bar in operazioni vuoto-aria.
- Temperatura fluido ed ambiente: Temperatura ambiente: -40°C ÷ +50°C (L) / -10°C ÷+150°C (H)
- Temperatura fluido: + 50°C max
- Guarnizioni: Viton (alte temperature) NBR-Viton (basse temperature)
DATI TECNICI
| CONNESSIONE | 1/4” | 3/8” | 1/2” | 3/4” | 1” | 1 1/2” | 2” |
|---|---|---|---|---|---|---|---|
| Diametro nominale (mm) | 8 | 10 | 15 | 19 | 25 | 39 | 50 |
| Portata (aria compressa) (Nl/min) | 1100 | 1500 | 5500 | 6500 | 13500 | 35000 | 60000 |
| Portata (aria-vuoto) (m³/h) | 4 | 10 | 20 | 35 | 90 | 180 | 250 |
Caratteristiche
| Caratteristiche di portata | 1/8” | 1/4” | 3/8” | 1/2” | 3/4” | 1” | 1 1/2” | 2” |
|---|---|---|---|---|---|---|---|---|
| Diametro nominale | 5,5 | 8 | 10 | 15 | 19 | 25 | 39 | 50 |
| Portata aria comp. | 600 | 1100 | 1500 | 5500 | 6500 | 13500 | 35000 | 60000 |
| Portata vuoto | 1,5 | 4 | 10 | 20 | 35 | 90 | 180 | 250 |
